실내 공간과 설비를 직접 구성하는 3D 맵 도구로 만들었습니다

이 사례가 다루는 업무

현장마다 공간 구조와 설비 배치가 달라 고정된 3D 화면만으로는 운영 환경의 변화를 반영하기 어렵습니다. 도면과 설비 목록이 따로 관리되면 위치 정보를 다시 맞추는 일도 반복됩니다.

구축한 방식

공간과 설비를 맵 위에 배치하고 현장 유형에 맞게 구성을 바꾸도록 저작 흐름을 만들었습니다. 화학공장 공정, 폐수처리 시설, 전기실처럼 구조가 다른 공간도 같은 도구에서 다룹니다.

화면에서 확인되는 구성

화학공장, 폐수처리 시설, 전기실 화면은 서로 다른 공간을 같은 저작 흐름으로 구성한 모습을 보여줍니다. 공간과 설비를 다시 배치하는 도구라는 성격이 각 화면에 이어집니다.

확인할 수 있는 구축 범위

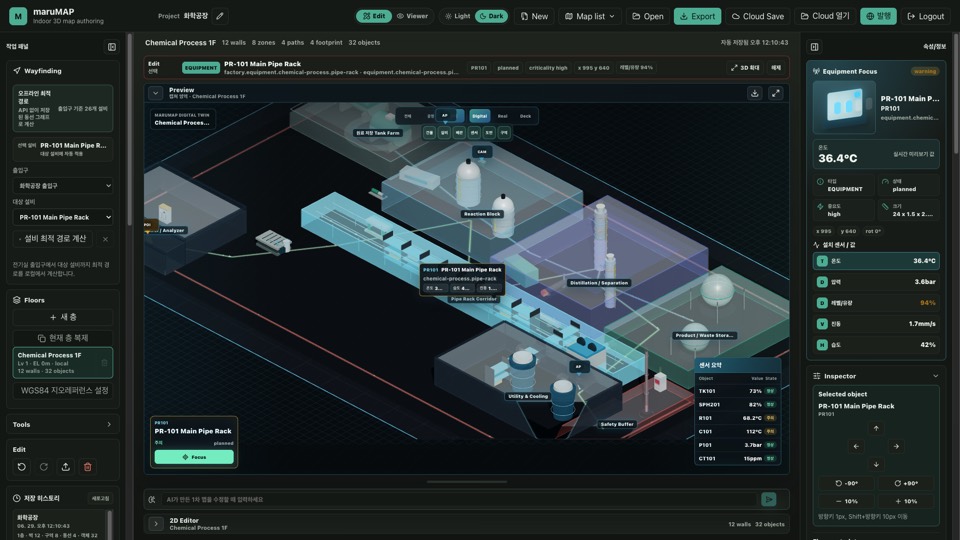

• 화학공장 공정 3D 맵
• 폐수처리 시설 레이아웃
• 전기실 설비 레이아웃

이런 프로젝트에 참고할 수 있습니다

• 실내 설비 위치를 3D로 관리하려는 조직
• 현장별 디지털트윈 맵을 반복 제작하는 팀
• 센서와 이동 경로를 공간 정보에 연결하려는 프로젝트
